WEC——軸承試驗(yàn)機(jī)和臺架試驗(yàn)?zāi)M

WEC——軸承試驗(yàn)機(jī)和臺架試驗(yàn)?zāi)M

白蝕裂紋（White etching cracking，WEC）是在許多工程應(yīng)用(如高架起重機(jī)、汽車變速器、壓縮機(jī)、窯爐、擠出機(jī)、船首推進(jìn)器和各種家電)中觀察到的次表面軸承疲勞失效，其也被稱為白色組織剝落或脆性剝落。近年來,隨著風(fēng)力能源和經(jīng)濟(jì)利益的日益增長，WEC造成的風(fēng)電軸承失效吸引了技術(shù)人員和研究團(tuán)體的諸多關(guān)注。美國國家可再生能源實(shí)驗(yàn)室最近的一份報(bào)告指出，76%的風(fēng)力發(fā)電機(jī)齒輪箱故障源于軸承的問題。WEC可能導(dǎo)致軸承的疲勞壽命比預(yù)期壽命短一個(gè)數(shù)量級以上。因此，軸承制造商、齒輪箱和風(fēng)力發(fā)電機(jī)制造商以及業(yè)內(nèi)其他公司致力于了解WEC機(jī)理并解決此問題。

有關(guān)WEC的已發(fā)表的多個(gè)文獻(xiàn)表明，導(dǎo)致WEC的原因與軸承工況、材料和潤滑劑有關(guān)，但WEC失效的根本原因還未有定論。最常討論的失效原因之一是次表面WEC區(qū)中氫的活性，其基于對WEC失效零件的檢查結(jié)果得出。在大多數(shù)情況下，失效零件明顯反映了滾動(dòng)接觸疲勞下氫脆的影響，而氫的來源在相關(guān)文獻(xiàn)中也存在很大爭議，認(rèn)識也不夠清楚。

德國學(xué)者Joerg Franke等使用三種測試臺在不同工況條件和接觸配置下進(jìn)行了試驗(yàn)測試，得出了部分結(jié)論，這里主要介紹其研究結(jié)果，以供大家參考研究。

其采用3種試驗(yàn)機(jī)，FE8試驗(yàn)機(jī)、改進(jìn)的四球試驗(yàn)機(jī)（FBT）和滾子-盤試驗(yàn)機(jī)（RDM）進(jìn)行了試驗(yàn)，試驗(yàn)機(jī)配置和試驗(yàn)條件見表1。

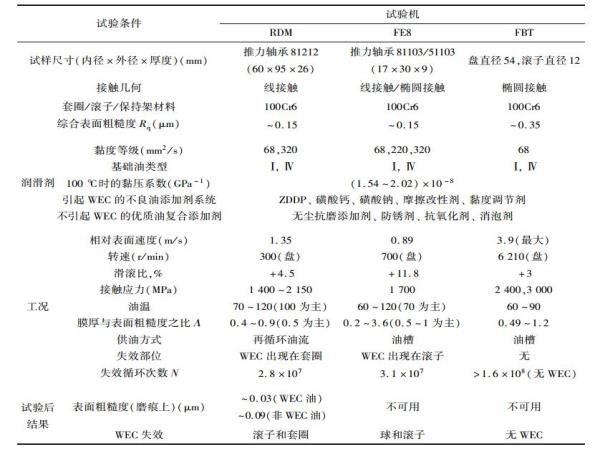

表1 試驗(yàn)機(jī)配置和試驗(yàn)條件

試驗(yàn)結(jié)果和討論請參考文獻(xiàn)1。通過試驗(yàn)分析，其得出結(jié)論：1）滾動(dòng)接觸的力學(xué)性能和潤滑參數(shù)本身不能預(yù)測WEC失效。接觸區(qū)下原子氫積累可解釋WEC。2） WEC區(qū)的氫濃度取決于潤滑劑中金屬添加劑的存在和有效摩擦能積累。3）所得結(jié)果與預(yù)測WEC失效的摩擦能積累模型一致。

其在在接觸面上和接觸面下的多個(gè)條件解釋了WEC失效的機(jī)理（圖1）。提出的WEC模型清楚的表明：WEC在具有高濃度氫和高剪應(yīng)力的重合區(qū)內(nèi)萌生。

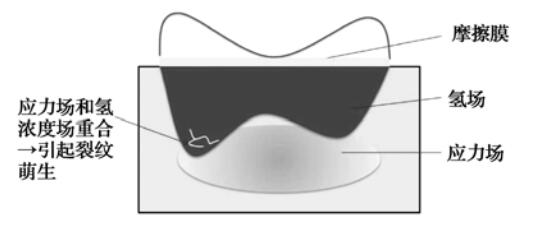

 圖1 高濃度氫和高剪切應(yīng)力重合區(qū)裂紋萌生示意圖

與潤滑劑相關(guān)的WEC失效受以下幾個(gè)關(guān)鍵因素的控制：

1）由金屬添加劑形成的摩擦膜使氫在摩擦接觸處高摩擦能下擴(kuò)散。

2）滾動(dòng)方向的接觸寬度影響氫在表面下的流動(dòng)和濃度。

3）高Hertz接觸應(yīng)力所產(chǎn)生的相對較高的次表面應(yīng)力對產(chǎn)生接觸面下的疲勞裂紋必不可少。

4）高濃度氫和高次表面剪切應(yīng)力的共同作用導(dǎo)致WEC失效。

參考文獻(xiàn)：

[1] FRANKE J, CAREY J T, KORRES S，et al.White Etching Cracking—Simulation in BearingRig and Bench Tests[J].Tribology Transactions，2018，61 (3) :403 -413.

[2] EVANS M H .An Updated Review:White Etching Cracks(WECs) and Axial Cracks in Wind Turbine Gearbox Bearings[J].Materials Science and Technology, 2015,32(11): 1133-1169.

[3]劉耀中，侯萬果，王玉良，等.滾動(dòng)軸承材料及熱處理進(jìn)展與展望[J].軸承，2020（2）：54-61.
